Троллейный компенсатор
Компенсаторы троллейные предназначены для компенсации температурных изменений протяженных участков линий, выполненных стальными троллеями, напряжением до 500В постоянного и 660В переменного тока частоты 50 Гц и 60 Гц.
Состоят из алюминиевых проводов (У1008, У1010) или пакета гибких алюминиевых пластин (У1011 – 1014).
Компенсаторы соединяются со стальными троллеями при помощи сварки.
Компенсаторы троллейные У1008, У1010, У1011, У1012, У1013, У1014 предназначены для компенсации температурных изменений длин протяженных троллейных линий, выполненных стальными троллеями.
Состоят из алюминиевого провода (У1008, У1010) или пакета гибких алюминиевых пластин (У1011-У1014) присоединенных к стальным алитированными пластинами. Компенсаторы соединяются со стальными троллеями при помощи сварки. Группа условий эксплуатации в части воздействия механических факторов внешней среды по ГОСТ 17516.1-90-М3. Климатическое исполнение У1.
Основные технические данные и характеристики

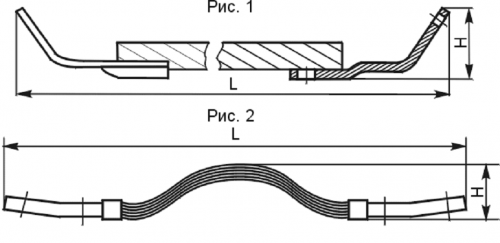

Тип | Рисунок | Сечение, мм2 | L, мм | Н, мм | Масса, кг |
У1008 | 1 | 95 | 550 | 35 | 0,37 |
У1010 | 185 | 580 | 0,48 | ||
У1011 | 2 | 360 | 450 | 56 | 0,78 |
У1012 | 540 | 540 | 60 | 1,05 | |
У1013 | 660 | 540 | 62 | 1,17 | |
У1014 | 1280 | 680 | 67 | 2,65 |
